Система аудиорегистрации Эхолот Lan

Аудиорегистратор  с Ethernet интерфейсом  “Эхолот LAN” от компании ООО "Навистрой" - сетевое решение регистрации сигналов.

Данное сетевое устройство предназначено для регистрации аналоговых сигналов от одного  до  восьми каналов. Доступ к устройству и работа со звуковыми файлами производится по сети Ethernet.
Основные режимы работы:
В составе АПК “Эхолот” по сети Ethernet;
Совместно с компьютером на базе встроенного FTP сервера;
Совместно с компьютером, используя программное обеспечение “EchoLAN Monitor”;
Автономно (запись на встроенную SD карту)
Смешанный режим (часть каналов автономно, часть транслируется в потоке на компьютер).
Идеально подходит для решения задач  дистанционного мониторинга каналов речевой информации на удаленных и территориально распределенных объектах от следующих источников:
Аналоговые  линии;
Акустические датчики;
Линейные выходы радиостанций и другого оборудования.
Для дистанционной настройки и работы с wave-файлами в устройстве используется встроенный FTP сервер, доступ к которому возможен с помощью средств файловых менеджеров, например, Total Commander, FAR. Наряду с этим реализована функция полностью автономной работы с регистрацией на SD карту объемом 4 Гб – 32ГБ (желательно 6 класса или более  по быстродействию). При этом все функциональные настройки находятся в записанном на SD карту файле инициализации. SD карта имеет файловую структуру FAT32 (FAT16 если SD карта менее 2ГБ), полностью совместимую с Windows. Устройство содержит часы реального времени, синхронизирующиеся при включении с сервером времени (компьютером) по протоколу TIME (RFC868), для чего на сервере (выделенном для обмена сетевом компьютере) запустить программу сервера времени timeserv.exe. При включении устройства с чистой SD картой на нее записываются последние настройки (файл sdrec.ini), сохраненные во flash памяти.
Если на при включении SD карта установлена и на ней записаны новые (актуальные)  данные с настройками, они переписываются во внутреннюю flash память
Далее устройство, если не требуется автономная регистрация, может работать без SD карты.

Во всех режимах  запись  осуществляется:
Постоянно на компьютер (при работе в режиме СЕТЬ)
по заданным пороговым параметрам уровня и времени срабатывания (VOC)
формат записи G.711 a-Law, с частотой дискретизации 8000, 11025, 16000 Гц
любые каналы могут транслироваться в реальном времени для записи и прослушивания на компьютер или записываться на SD карту
аппаратное усиление входного сигнала в 1/2/4/8 раз
питание 12 +/- 10% В, ток потребления 60 мА в режиме ожидания и 120-200 мА при записи на SD
габариты корпуса  100*50*25

Описание структуры файла инициализации (настроек).
Пустая Sd карта прописывается в устройстве параметрами по умолчанию   записью файла sdrec.ini.  Еего структура приведена ниже. Все рабочие настройки, проведенные в программе EchoLanMon.exe записываются на SD  карту  после нажатия кнопки Применить.

[default]
IPaddr=192.168.0.2   ;  IP  задает адрес устройства

MACaddr=00-08-DC-00-01-F3 ;  физический MAC  адрес устройства

SubNetMask=255.255.255.0

GWIPaddr=0.0.0.0   ; адрес шлюза (0.0.0.0) или без разницы на одноранговой сети

DevName=AudioLan3  ;  логическое имя  устройства

user=admin  ;  параметры для связи по FTP серверу (например, из Total Commanger)
pass=admin

TimeServer=192.168.1.1:37  ; адрес глобального или локального сервера времени - для TimeZone=0    ; синхронизации

#boost=0|1|2|3    ;  здесь и далее  #  - возможные значения параметра

boost=0    ;  усиление

#minrectime= 1...   ; минимальная длина сеанса  принятая для регистрации

minrectime=3    ;  не записывать короче 3 сек.

#maxrectime=  ...131072

maxrectime=600 ;максимальная длина сеанса  принятая для регистрации в одном ;файле   (разбивка длинных файлов)
#samplerate=8000|11025|16000

samplerate=8000   ;скорость оцифровки (частота дискретизации)

#vctimeonN=2-20 ;  время фиксации уровня сигнала для начала  записи по
vctimeon1=2
vctimeon2=2
vctimeon3=2
vctimeon4=2
vctimeon5=2
vctimeon6=2
vctimeon7=2
vctimeon8=2

#vctimeoffN=2-20
vctimeoff1=9   ; время записи после окончания сигнала с заданным уровнем
vctimeoff2=8   ; по каждому каналу
vctimeoff3=7
vctimeoff4=8
vctimeoff5=8
vctimeoff6=8
vctimeoff7=8
vctimeoff8=8

#vclevelN=10-100  ; уровень сигнала для начала записи с учетом vctimeon
vclevel1=15   ; начинать записывать сигнал с уровнем 15
vclevel2=15
vclevel3=11
vclevel4=18
vclevel5=20
vclevel6=15
vclevel7=20
vclevel8=20

#chanN=vc|net|off  ;задание режима канала
chan1=vc   ;запись по уровню (VOC)
chan2=vc
chan3=vc
chan4=net   ;управление записью по сети (ручное или из приложения)
chan5=net
chan6=net
chan7=net
chan8=off   ;отключен

Описание работы

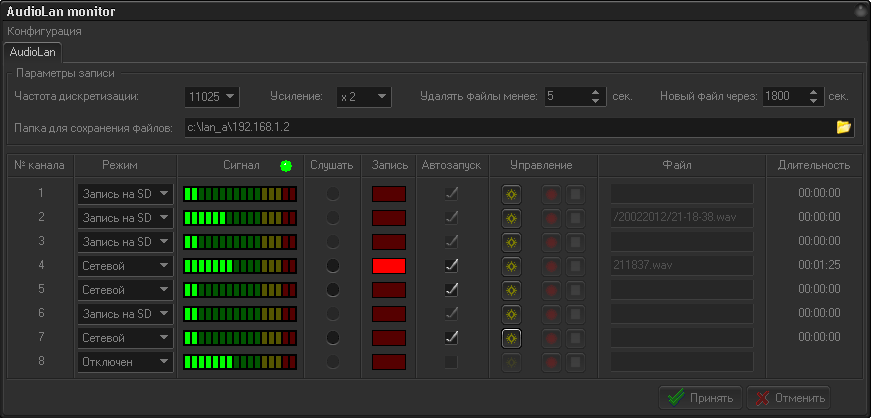

Общий вид интерфейса сервисной программы  EchoLAN Monitor  представлении ниже.

Настройки производятся редактированием ini файла на SD карте или через интерфейс программы управления.

В закладке Конфигурация программы EchoLanMon  проводится операции с  новыми подключенными устройствами. Заканчиваются изменения кнопкой  - Сохранить.
В строке ниже отображаются  адреса всех подключенный устройств.
Настройки проводятся выбором отображаемых параметров в соответствующих окнах. При этом надо учесть:
1. при частоте дискретизации 16 кГц работают только 6 каналов.
2. Усиление 1/2/4/8 аппаратное и применяется сразу ко всем каналам при слабых источниках сигнала
Все изменения вступают в силу “на лету” – в процессе работы, после нажатия кнопки Применить.

Панель настроек каналов.
Если не стоит галка  “автозапуск” – производится ручной  старт – стоп записи в колонке управление.  Также можно включить сквозное прослушивание канала.

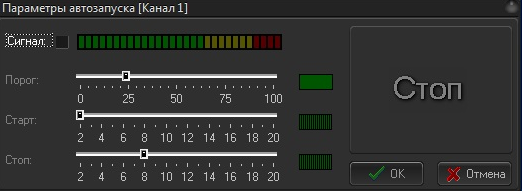

Первая кнопка в колонке управление делает переход в настройки автопуска записи.

Галка “сигнал” отображает реальный уровень принимаемого сигнала.
Параметр “порог”  задает относительный уровень принятия решения о старте записи.
Параметра старт и стоп задают время принятия решения о начале – конце записи сигнала с данным уровнем.
При нажатии в верхнем правом углу  значка “выход их программы” графический  интерфейс  программы сворачивается в трей. Для окончания  работы программы  надо на  значке программы в трее нажать  - “выход”.

Работа  в режиме FTP сервера.

Для  удаленного (сетевого) доступа к  файлам на SD карте  необходимо провести настройки применяемого файлового менеджера.

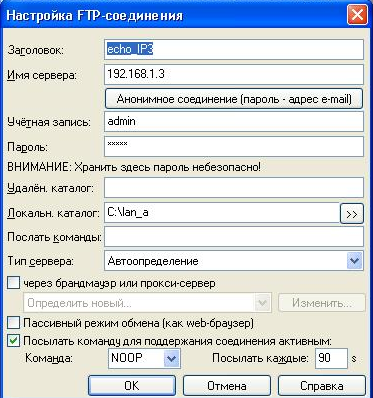

На примере  Total Commanger. Необходимо создать ftp соединение со следующими параметрами:

При этом учетная запись (логин)  и пароль должны соответствовать записанным на SD карте.
